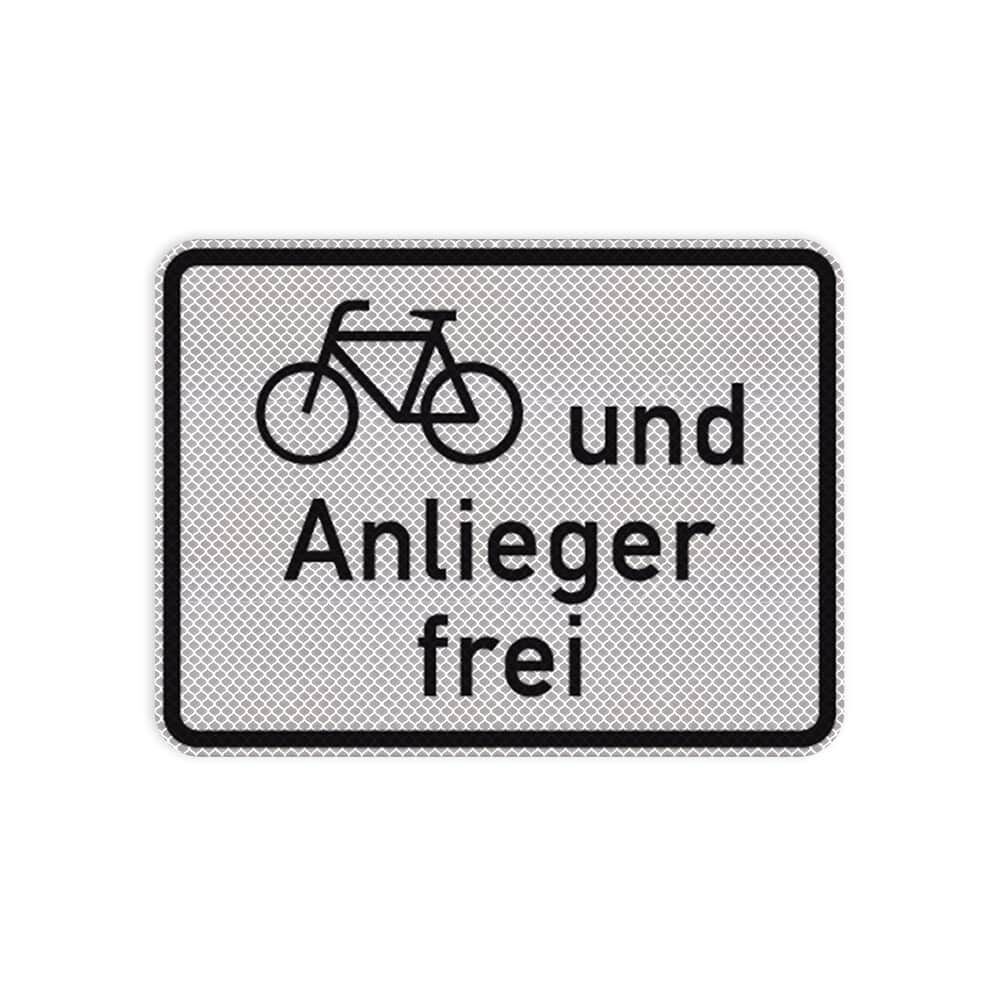

VZ 1020-12 Radverkehr und Anlieger frei

Produktinformationen "VZ 1020-12 Radverkehr und Anlieger frei"

Material: DIBOND®traffic
Maße: 315 x 420 mm, 450 x 600 mm, 562 x 750 mm
Reflexionsklasse: RA1, RA2, RA3
Bauart: Flachform (3 mm), Alform
Schildform: Rechteck
Verkehrszeichen-Nr.: 1020-12 (Zusatzzeichen nach § 39 Abs. 3 StVO)
Lieferumfang: ohne Befestigungsmaterial

Die Materialstärke von DIBONDtraffic kann bedingt durch den Herstellungsprozess variieren. Der Toleranzbereich liegt zwischen 2 mm bis 2,2 mm (Alform) und 3 mm bis 3,2 mm (Flachform).

Produkteigenschaften Verkehrszeichen 1020-12 Radverkehr und Anlieger frei

  • Standardverkehrszeichen gemäß StVO
  • Lieferung mit CE- und RAL-Gütezeichen
  • Zertifizierte Gleichwertigkeit zu Vollaluminium durch das BMDV.

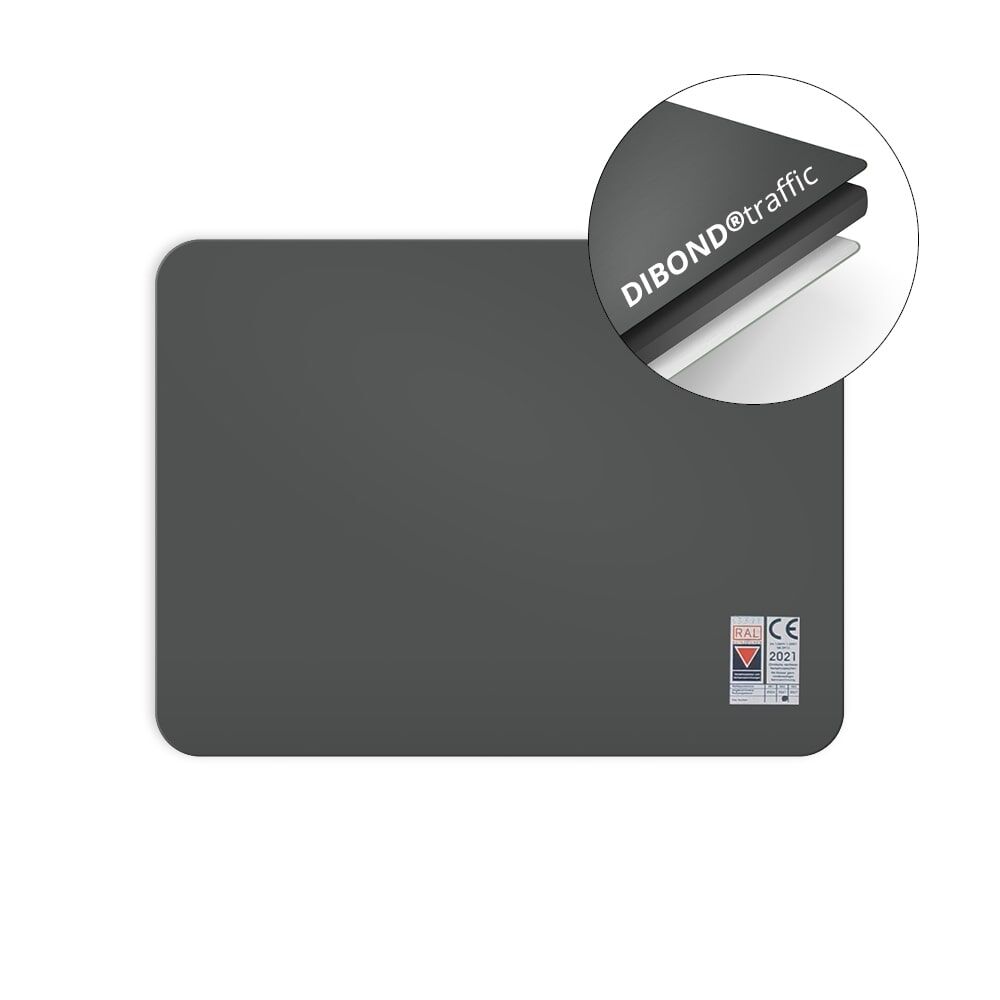

Das Aluverbund-Material DIBOND®traffic hat gegenüber Vollaluminium als Bildträgermaterial vorteilhafte Eigenschaften:
Das Material ist leichtgewichtiger und überzeugt durch seine sehr hohe Biegefestigkeit, außerdem ist es zu 100 % recyclebar.

Die Schilder in Flachform sind bombiert gefräst, d. h. der Rand ist abgerundet (nicht scharfkantig) zur Minimierung der Verletzungsgefahr.

Übersicht zur Auswahl der Schildgröße

Die Auswahl der Größe des Verkehrszeichens ist abhängig von der zulässigen Höchstgeschwindigkeit am Aufstellort:

 Größe des Zusatzschildes
 (Höhe 2)

 315 x 420 mm
 Größe 1 = 70%

 450 x 600 mm
 Größe 2 = 100%
 562 x 750 mm
 Größe 3 = 140%
 Geschwindigkeit
 20 - 49 km/h 50 - 100 km/h über 100 km/h





Übersicht zur Auswahl der Reflexionsklasse

Das „Merkblatt für die Wahl der lichttechnischen Leistungsklasse von vertikalen Verkehrszeichen und Verkehrseinrichtungen“ (MLV) gibt Aufschluss
über die richtige Auswahl der Leistungsklasse der Verkehrszeichenfolien: Welche Reflexionsklasse ist für welchen Aufstellungsort geeignet.
Die Verkehrszeichen sollen bei Dunkelheit unter allen Umfeldbedingungen gut erkennbar sein.

In der DIN 67520 sind drei Reflexionsklassen für Verkehrszeichen mit verschiedenen Mindestrückstrahlwerten festgelegt, welche für die unterschiedlichen Aufstellorte geeignet sind.


 Reflexionsklasse  RA1  RA2  RA3
 Aufstellort, geeignet für:
  • Sonderwege
  • Betriebsgelände
  • Halteverbote
  • touristische Unterrichtungstafeln gemäß Zeichen 386 StVO und VwV-StVO zu Zeichen 386
  • städtische Bereiche mit geringer Umgebungshelligkeit
  • verkehrsberuhigte Zonen und Orte mit geringer Verkehrsdichte
  • Bundesstraßen
  • Landstraßen
  • städtische Bereiche
  • mittlere Umgebungs-helligkeit
  • Orte mit mittlerem Verkehrsvolumen
  • Autobahn
  • Orte mit hohem Verkehrsaufkommen
  • Überkopfschilder
  • Beschilderung auf der linken Fahrbahnseite
  • helle Umgebung mit vielen Lichtquellen (innerstädtisch z. B.)



Info zum Hersteller Reflecto

Reflecto GmbH
Berliner Straße 73a
04129 Leipzig
Deutschland

info@reflecto.de
https://www.reflecto.de
