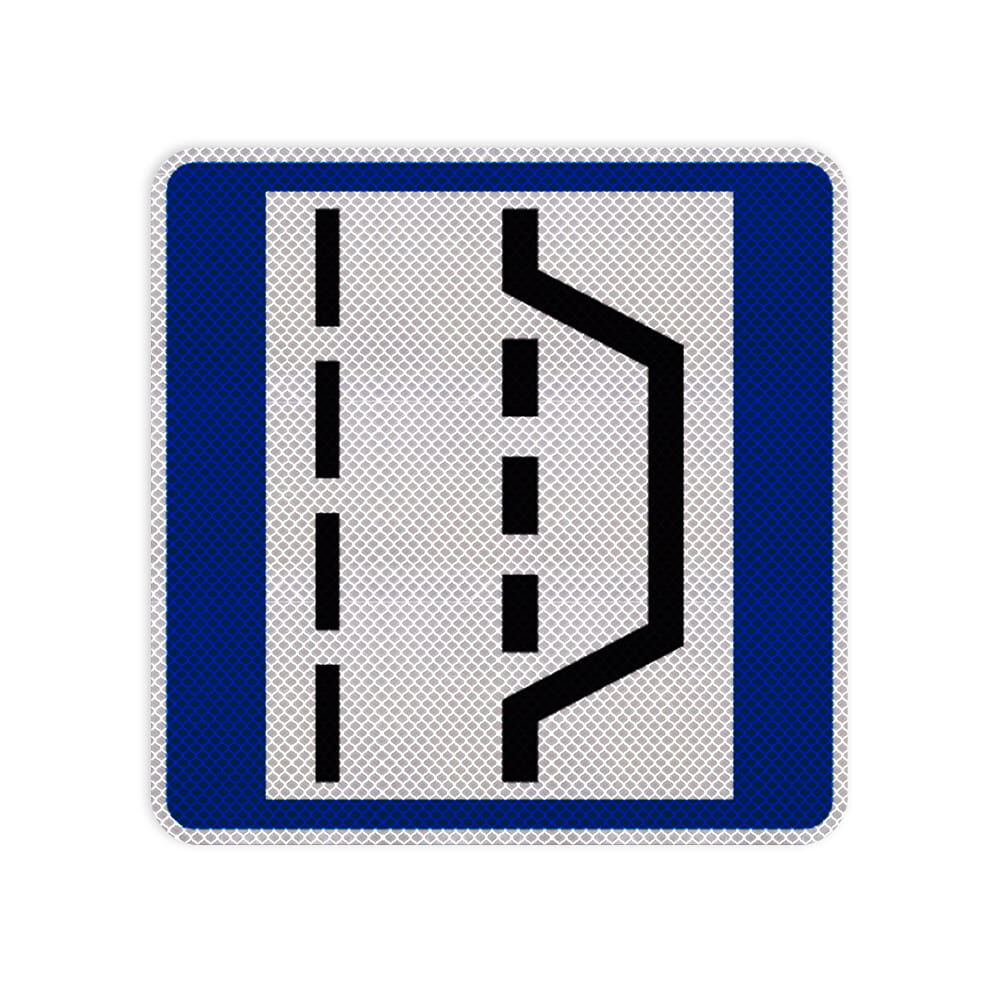

VZ 328 Nothalte- und Pannenbucht

Produktinformationen "VZ 328 Nothalte- und Pannenbucht"

Material: DIBOND®traffic
Maße: 420 x 420 mm, 600 x 600 mm, 840 x 840 mm
Reflexionsklasse: RA1, RA2, RA3
Bauart: Flachform (3,1 mm), Alform (2,1 mm)
Schildform: Quadrat
Verkehrszeichen-Nr.: 328 (nach § 42 Abs. 2 StVO, Richtzeichen)
Lieferumfang: ohne Befestigungsmaterial

Die Materialstärke von DIBONDtraffic kann bedingt durch den Herstellungsprozess variieren. Der Toleranzbereich liegt zwischen 2 mm bis 2,2 mm (Alform) und 3 mm bis 3,2 mm (Flachform).

Produkteigenschaften Verkehrszeichen 328 Nothalte- und Pannenbucht

  • Standardverkehrszeichen gemäß StVO
  • Lieferung mit CE- und RAL-Gütezeichen
  • Zertifizierte Gleichwertigkeit zu Vollaluminium durch das BMDV.

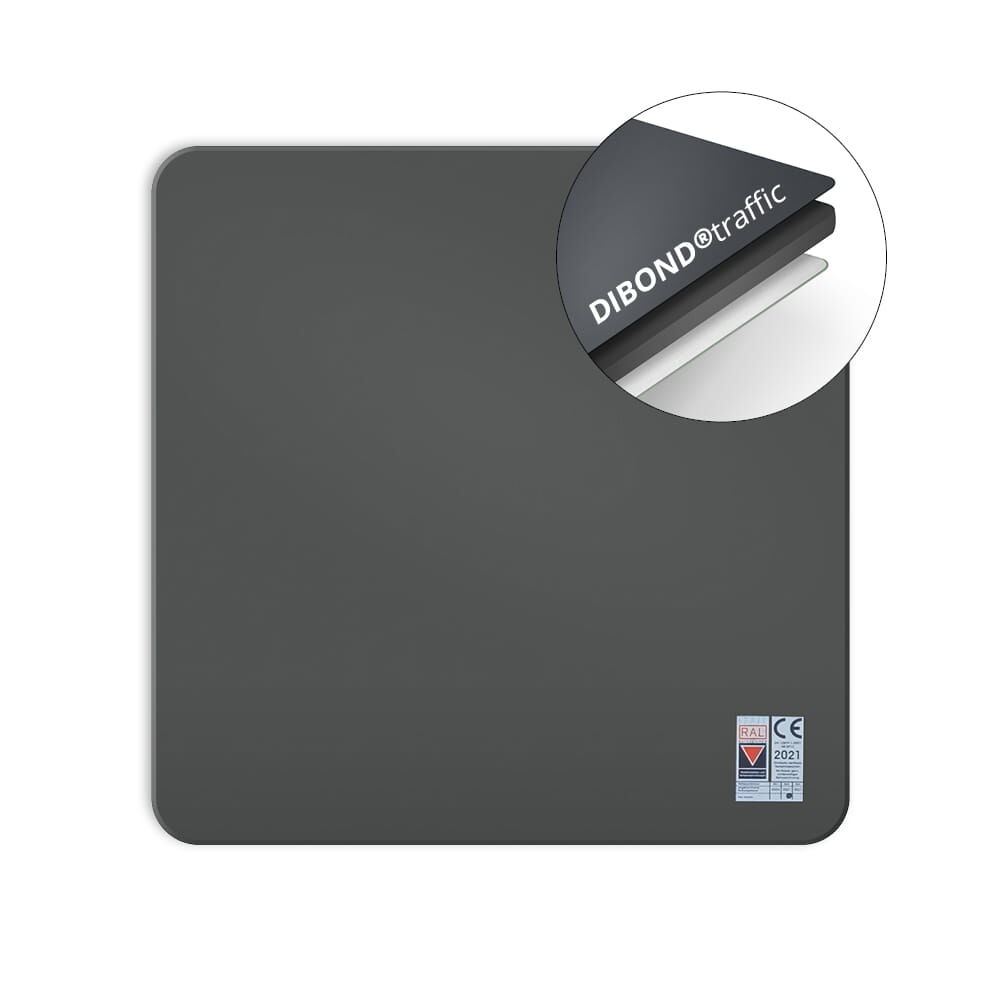

Das Aluverbund-Material DIBOND®traffic hat gegenüber Vollaluminium als Bildträgermaterial vorteilhafte Eigenschaften:
Das Material ist leichtgewichtiger und überzeugt durch seine sehr hohe Biegefestigkeit, außerdem ist es zu 100 % recyclebar.

Übersicht zur Auswahl der Schildgröße

Die Auswahl der Größe des Verkehrszeichens ist abhängig von der zulässigen Höchstgeschwindigkeit am Aufstellort:

 Größe des Verkehrsschildes 420 x 420 mm
Größe 1 = 70%
 600 x 600 mm
 Größe 2 = 100%
 840 x 840 mm
 Größe 3 = 140%
 Geschwindigkeit
 20-49 km/h 50-100 km/h über 100 km/h





Übersicht zur Auswahl der Reflexionsklasse

Das „Merkblatt für die Wahl der lichttechnischen Leistungsklasse von vertikalen Verkehrszeichen und Verkehrseinrichtungen“ (MLV) gibt Aufschluss über die richtige Auswahl der Leistungsklasse der Verkehrszeichenfolien: Welche Reflexionsklasse ist für welchen Aufstellungsort geeignet.
Die Verkehrszeichen sollen bei Dunkelheit unter allen Umfeldbedingungen gut erkennbar sein.

In der DIN 67520 sind drei Reflexionsklassen für Verkehrszeichen mit verschiedenen Mindestrückstrahlwerten festgelegt, welche für die unterschiedlichen Aufstellorte geeignet sind.


 Reflexionsklasse  RA1  RA2  RA3
 Aufstellort, geeignet für:
  • Sonderwege
  • Betriebsgelände
  • Halteverbote
  • touristische Unterrichtungstafeln gemäß Zeichen 386 StVO und VwV-StVO zu Zeichen 386
  • städtische Bereiche mit geringer Umgebungshelligkeit
  • verkehrsberuhigte Zonen und Orte mit geringer Verkehrsdichte
  • Bundesstraßen
  • Landstraßen
  • städtische Bereiche
  • mittlere Umgebungs-helligkeit
  • Orte mit mittlerem Verkehrsvolumen
  • Autobahn
  • Orte mit hohem Verkehrsaufkommen
  • Überkopfschilder
  • Beschilderung auf der linken Fahrbahnseite
  • helle Umgebung mit vielen Lichtquellen (innerstädtisch z. B.)



Info zum Hersteller Reflecto

Reflecto GmbH
Berliner Straße 73a
04129 Leipzig
Deutschland

info@reflecto.de
https://www.reflecto.de
